Open Source · für evcc ab 0.316

Sonne tanken,
direkt an der Wallbox.

Ein 4″-Touch-Display neben dem Ladepunkt: zeigt, wie schnell das Auto lädt und wie viel davon von der Sonne kommt – und schaltet mit einem Tipp zwischen Smart, Langsam und Schnell um. Ohne Handy, ohne App.

Im Browser installieren Quellcode ansehen
  • 480 × 480 IPS-Touch
  • ESP32-S3 mit WLAN
  • USB-C Strom

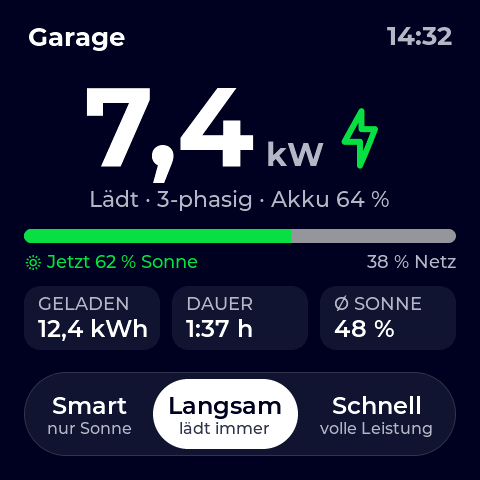

Display beim Laden: 7,4 kW, 62 % Sonne
Lädt mit 62 % Sonne

Sonnenanteil auf einen Blick

Ein Balken zeigt live, wie viel der Ladeleistung gerade vom Dach kommt – dazu Energie, Dauer und Ø Sonne der Ladung.

Aus drei Metern lesbar

Große Zahlen, Kontrast ≥ 4,5 : 1, Design wie die evcc-Oberfläche – hell, dunkel oder automatisch nach Sonnenstand.

Läuft einfach

Kein Flackern bei WLAN-Last, installiert neue Versionen selbst, Neustart nach Stromausfall. Bildschirm geht aus, wenn niemand lädt.

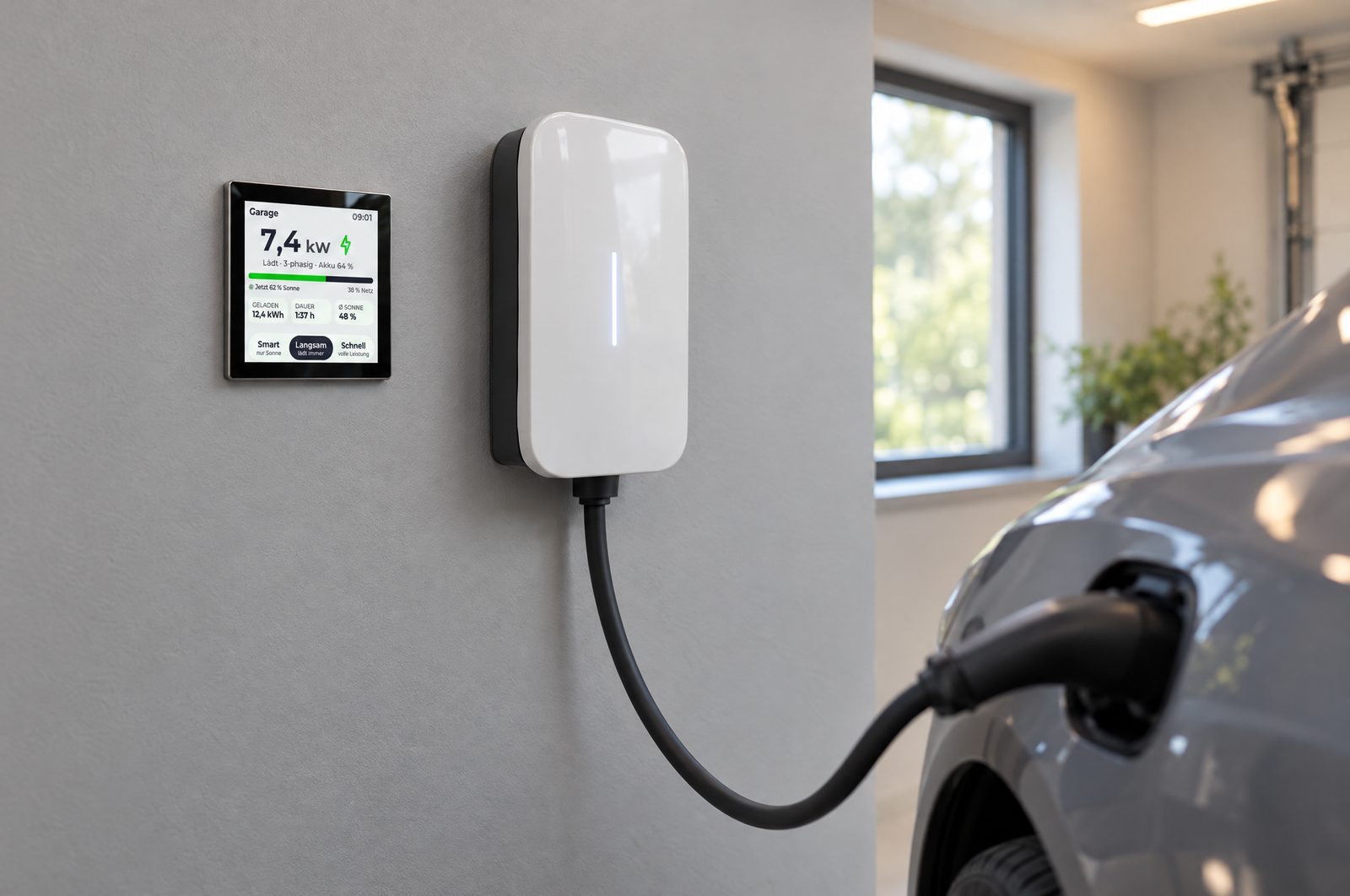

Das Display hängt in der Garage neben der Wallbox und zeigt 7,4 kW Ladeleistung
Klein wie ein Lichtschalter. 86,5 × 86,5 mm, passt auf eine Unterputzdose neben der Wallbox. Visualisierung

Drei Tasten

Einstecken, tippen, fertig.

Jede Taste sagt, was sie tut. Im Hintergrund steuert das Display die evcc-Modi.

Smartnur Sonne

Lädt nur mit Sonnenüberschuss – oder zum günstigen Tarif bzw. nach Ladeplan. Ideal, wenn das Auto länger steht.

smart · Immer laden aus
Langsamlädt immer

Lädt sofort und ohne Pause mit Mindestleistung, scheint die Sonne, entsprechend mehr. Der Alltagsmodus.

smart · Immer laden an ∞
Schnellvolle Leistung

Volle Leistung, egal woher der Strom kommt – für den Moment, in dem es schnell gehen muss.

now

Installieren

In zwei Minuten auf dem Display.

Direkt aus dem Browser – ohne Entwicklungsumgebung. Funktioniert in Chrome und Edge am Computer.

  1. Display per USB-C anschließen

    Guition ESP32-4848S040C (ESP32-S3, 4″, 480 × 480) mit einem Datenkabel an den Computer stecken.

    Noch kein Display? So eins habe ich bei AliExpress bestellt →

  2. Firmware installieren

    Auf „Installieren“ klicken, den seriellen Port wählen (meist „USB Serial“ / CH340) und bestätigen.

  3. Mit dem WLAN verbinden

    Mit dem Handy ins WLAN evcc-Garage wechseln. Dort Heimnetz, evcc-Adresse und Ladepunkt eintragen – fertig.

Dein Browser kann nicht auf USB zugreifen. Bitte Chrome oder Edge am Computer verwenden. Der Installer braucht eine sichere Verbindung (https).

Aktuelle Firmware aus main

Einstellungen später ändern

„Garage“ oben links 3 Sekunden gedrückt halten – das Einrichtungs-WLAN startet erneut. Dort lassen sich evcc-Adresse, Ladepunkt, Standort (für Hell/Dunkel nach Sonnenstand), Drehung, Design, die Zeit bis zum Ausschalten des Bildschirms und automatische Updates anpassen. Neue Versionen holt sich das Display selbst – wenn gerade nicht geladen wird.
